Биметаллический термометр
Биметаллический термометрПутешествуя на поезде, мы слышим характерный стук вагонных колес. Причину стука легко определить, если внимательно присмотреться к рельсам железнодорожных путей. Рельсы не соприкасаются друг с дру­гом торцами, между ними расстояние несколько миллиметров. Достаточно было бы соединить концы рельсов сваркой, и поезда перестали бы сту­чать. Но тогда были бы крушения по­ездов из-за искривления рельсов и трещин в них. Причина этого в ли­нейной расширяемости стали под воздействием изменений температу­ры.

Все металлы сжимаются при охлаж­дении и удлиняются при нагреве. Же­лезнодорожный рельс длиной 30 ме­тров при изменении температуры от —20 до +30°С удлиняется на 11 миллиметров. Так что если бы желез­нодорожный путь, например, между Варшавой и Познанью был проложен из сплошных (предположим, сварен­ных) кусков рельса и если бы в Вар­шаве рельс был закреплен в одном месте, то в Познани он летом окажет­ся на 170 метров длинее, чем зимой. А если бы начало и конец рельса прикрепить соответственно в Варшаве и Познани к неподвижным бетонным фундаментам, в мороз сжатие рельса деформировало бы кривизну дуг пу­ти. Поэтому рельсы не должны со­прикасаться, чтобы промежутки ме­жду торцами позволили рельсу сжи­маться или расширяться в зависимости от изменений температуры.

Физическое явление линейной рас­ширяемости металлов под воздейст­вием изменений температуры используется в технике для создания полез­ных устройств (например, в регуляторе температуры электроутюга, в ав­томатическом прерывателе указателей поворота в автомобиле, в элек­трических предохранителях и т.п.). И хотя все металлы при нагреве удли­няются линейно, но их величина удлинения — разная. Чтобы в этом убедиться, сделаем простой опыт. От­режем две полоски одинаковой дли­ны (рис. А): одну из медного, а вто­рую из цинкового листа. Нагреем их до одной и той же температуры. Об­ратите внимание — цинковая полос­ка длиннее, чем медная.

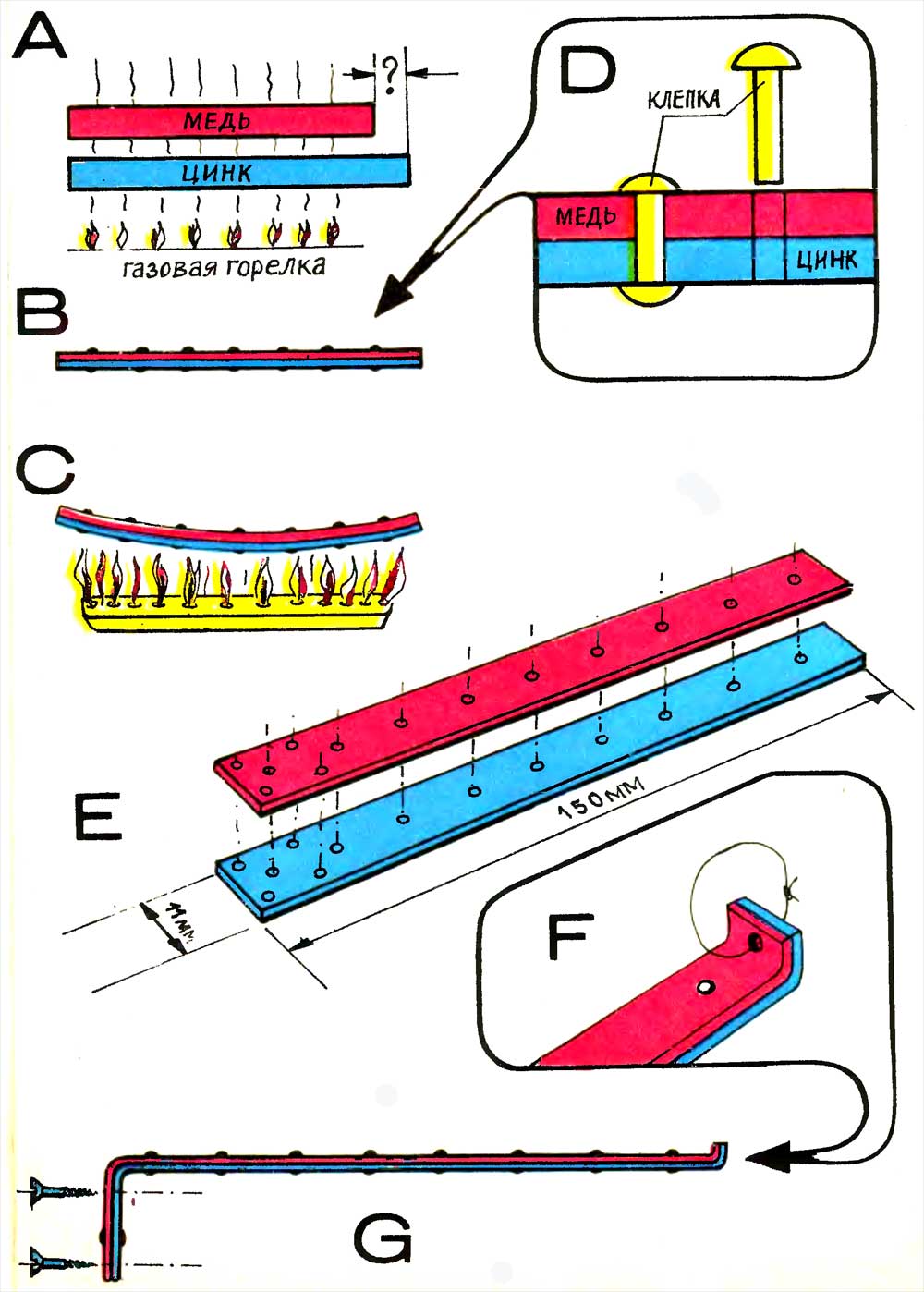

А теперь медную и цинковую поло­ски одинаковой длины соединим клепкой так, как показано на рисун­ках В и D. Склепанную пластинку подогреем над газовой горелкой. Цин­ковая пластинка станет больше мед­ной и "короткая" пластинка из меди вызовет дуговой изгиб всей "двух­слойной" пластинки (как показано на рисунке С). Если эту пластинку замо­розить в холодильнике, она самопро­извольно изогнется в противополож­ную сторону.

Пластинку из двух металлов в тех­нике называют "биметаллом".

Свойство биметалла самопроизволь­но изгибаться под воздействием тем­пературных изменений предлагай использовать для изготовления ком­натного термометра. Из медной и цин­ковой пластинок толщиной примерно 0,5 миллиметра вырежем две одина­ковые полоски размером, указанным на рисунке D. Сложим их, а по сере­дине ширины высверлим на равных расстояниях друг от друга девять от­верстий для заклепок. (Заклепки мо­жно сделать из маленьких гвоздиков с обрубленной шляпкой). Старательно склепав биметаллическую пластинку, высверлим на ее левом конце четыре отверстия для винтов или гвоздиков (показано на рисунке).

Левый конец пластинки — примерно 22 миллиме­тра — загнем вниз под прямым углом (рис. G). Правый конец — вверх, как показано на рисунке Е. На правом же конце высверлим небольшое отвер­стие для петли из крепкой нити.

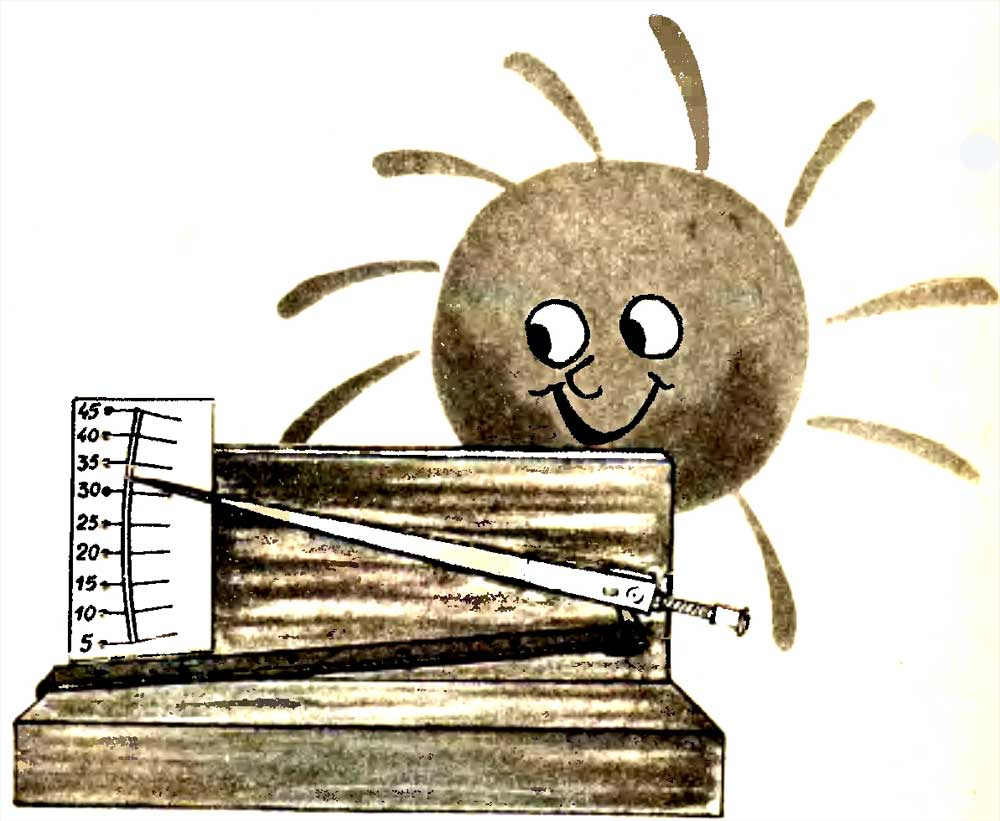

Вид смонтированного термометра спереди показан на рисунке.

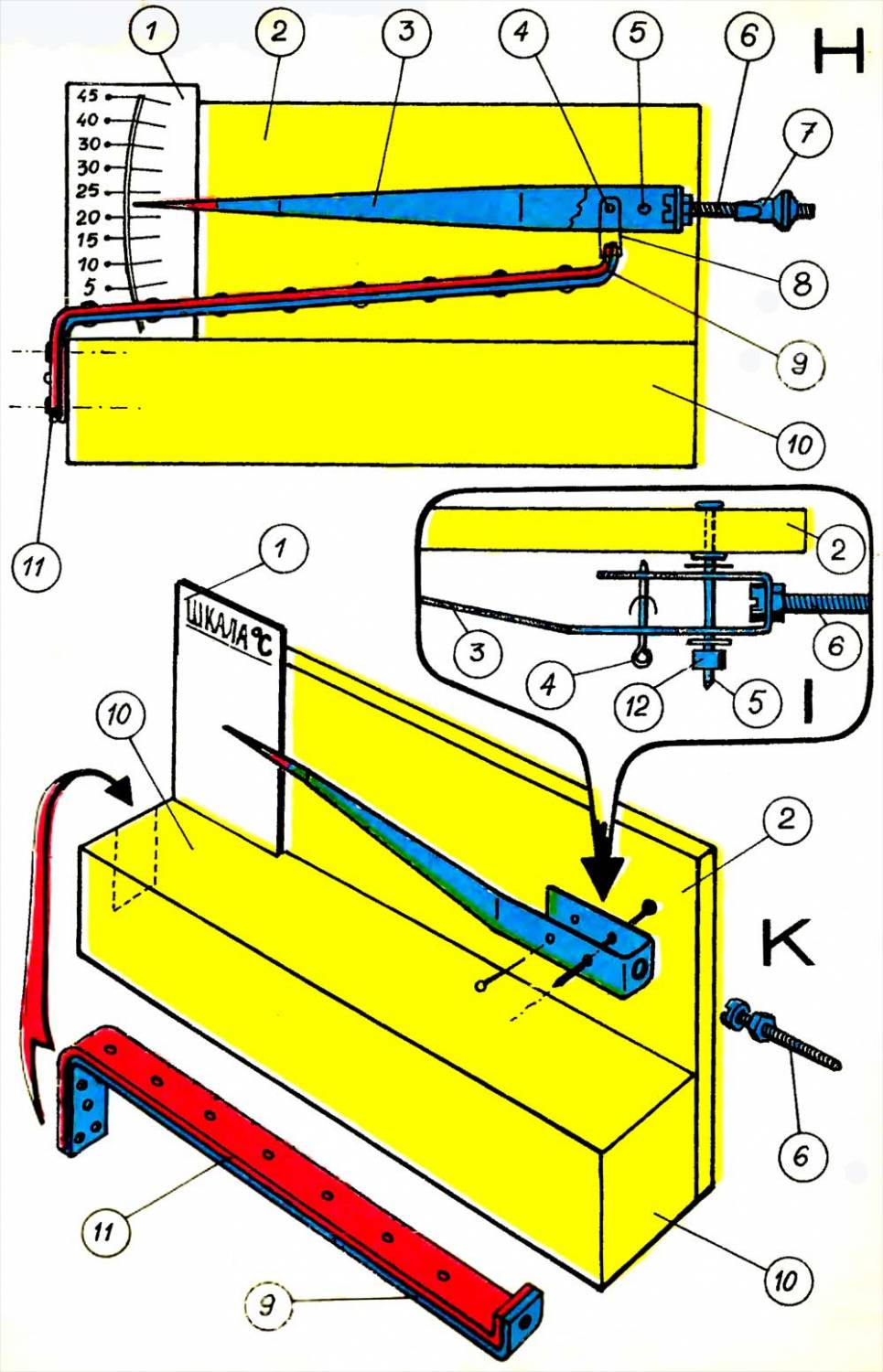

Из фанеры вырежем прямоуголь­ник размерами примерно 140 х 80 мм. Эта стенка 2 прибита к горизонталь­ному бруску 10 (размерами 80x30x30). С левой стороны к бруску 10 прибьем левый конец 11 биметал­лической пластинки. Из тонкого листа (например, из консервной банки) вырежем стрелку 3 ши­риной 8 мм и длиной 146 мм, выгибая правую ее часть в форме буквы U; это объясняют рисунки I и К. Сзади в стенку 2 забьем гвоздь 5, он ста­нет осью стрелки 3. На расстоянии 6 мм от оси 5 в стенках стрелки вы­сверлим отверстия, в ко­торые вставим чеку 4, сделанную из канцелярской скрепки. Петля из крепкой нити 8 служит для соединения конца биметалла 9 с чекой 4 и стрелкой 3. Последняя должна быть сбалансирована так, чтобы само­произвольно поднима­лась вверх. Для этого нужно нагрузить правую от оси 5 часть стрелки. В модели, послужив­шей для настоящего описания, в правую часть стрелки вставлен винт 6 (МЗ х 30). Гайка 7, взятая от спи­цы мотоцикла, служит для точного регулирования показаний термоме­тра. Можно нагрузить правую часть стрелки иначе, например, прикрепив грузик из олова или свинца.

Стрелка 3 должна легко, без заеда­ний, "ходить" на оси 5. С этой целью с двух сторон стрелки вставляем на ось 5 шайбы (рисунок I) и предохранительное кольцо 12, вырезанное из резины или кожи.

Во время привинчивания (или при­бивания гвоздями) конца 11 биметал­ла к бруску 10 (рисунок К), брусок и конец следует смазать эпоксидньм клеем.

Прикрепленная биметаллическая пластинка должна быть немного ото­гнута вверх (рисунок Н). Подгибая ее, установим стрелку посередине шка­лы, которую приготовим заранее. Шкалу в градусах Цельсия начертим на куске картона 1 и приклеем к стенке 2. Положение делений на шка­ле устанавливается по другому тер­мометру. Можно сделать и по-друго­му — собранный термометр "заморо­зить" в холодильнике и обозначить сначала "нуль" шкалы, а затем, на­пример, комнатную температуру + 20°С. Уже это позволит нанести деления на шкалу.

Старательно сделанный термометр действует надежно, показывая тем­пературу с точностью до 1°С.



По материалам журнала "Горизонты техники для детей" (Польша)
