Сбор урожая — один из самых напряженных периодов в году. Так хочется сохранить его полнее. Солим, сушим, варим... Все требует немало времени и усилий. А тут, как назло, пропали или снова подорожали металлические крышки. Ну разве не досада! Выйти из положения и поможет нам простое приспособление. С его помощью довольно просто дать крышке вторую жизнь.

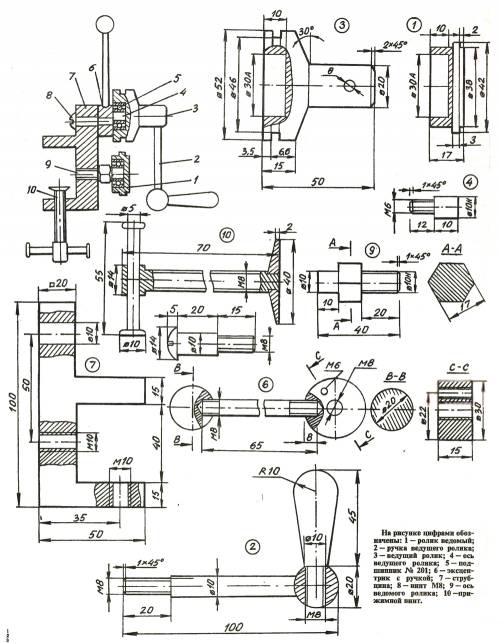

Принцип действия устройства для правки крышек аналогичен закаточной машинке. У бывшей в употреблении крышки вынимается уплотняющая резинка, затем она надевается на нижний ведомый ролик 1 и прижимается к нему ручкой, связанной с эксцентриком 6 и верхним ведущим роликом 3.
В таком положении крышка вращается вместе с роликом, и это позволяет сохранить ее антикоррозийное покрытие. 2—3 оборота — и крышка как новая! Можно вставлять обратно резинку, кипятить и закатывать банки.
А теперь расскажем, как приспособление сделать. Ведомый ролик 1 изготавливают из металлического прутка диаметром 45 мм, протачивают на токарном станке ступени по размерам, указанным на чертеже, отрезают, а затем растачивают отверстие под подшипник № 201 — диаметр 30 мм и глубина 10 мм.
Ручка ведущего ролика 2 составлена из двух частей. Первая изготовлена из прутка диаметром 20 мм и длиной 100 мм. С одной стороны она имеет резьбу М8 для соединения с роликом, а с другой — шарик для подсоединения к ручке.
Ведущий ролик 3 изготовлен из прутка диаметром 55 мм, длиной 50 мм. В нем также выполнено отверстие под подшипник № 201. Ось ведущего ролика 4 запрессована, поэтому изготавливается с натягом.
Другим концом ось соединяется с эксцентриком 6. Его диаметр 30, а толщина 15 мм. Крепится он винтом 8.
Струбцина 7 вырезана из листового металла толщиной 20 мм на фрезерном станке или с помощью слесарной ножовки. На ней закреплены ведущий и ведомый ролики, а снизу находится прижимной винт для установки на столе.
Винт 8 проходит через струбцину и соединяет эксцентрик с роликом. Ось ведомого ролика 9 изготавливается из шестигранника сечением 17 мм. С одной стороны она имеет резьбу М10 мм и длиной 20 мм для соединения со струбциной, а на втором конце прессуется подшипник.
Прижимной винт 10 снабжен шайбой диаметром 40 мм и ручкой длиной 55 мм.
Исправленная таким способом крышка не сможет служить многократно, но на два-три раза ее вполне хватит.
Отметим, что крышки, предназначенные для повторного использования, необходимо снимать с банки бережно, с минимальными деформациями. Очень удобен для этой цели специальный консервный нож, охватывающий окружность крышки приблизительно наполовину. Такие ножи продаются в магазинах, но не находят спроса, поскольку никто не догадывается об их выгоде.
